일괄소등 시스템(All-off lighting control system)은 여러 조명을 한 번에 제어할 수 있는 기능을 제공하는 시스템입니다. RS-485는 이러한 시스템에서 통신 프로토콜로 사용될 수 있습니다. RS-485의 특성상 장거리 통신과 여러 장치 간의 네트워크 구축이 가능하기 때문에, 일괄소등과 같은 대규모 조명 제어 시스템에 적합합니다.
 |

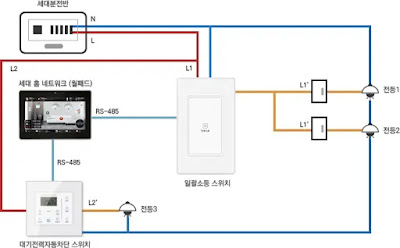

| RS-485 활용 일괄소등 방식 |
1. RS-485 기반 일괄소등 시스템의 구성 요소
⑴ 컨트롤러: 중앙에서 조명을 제어하는 역할을 합니다. 사용자 입력을 받아 RS-485 네트워크를 통해 각 조명 제어 모듈에 명령을 전송합니다.
⑵ 조명 제어 모듈: 각 조명 장치에 설치되어 컨트롤러로부터 명령을 받아 조명을 켜거나 끄는 역할을 합니다. 이 모듈은 RS-485 네트워크에 연결되어 통신합니다.
⑶ RS-485 네트워크: 컨트롤러와 조명 제어 모듈을 연결하는 물리적 통신 경로입니다. 트위스트 페어 케이블을 사용하여 전자기 간섭을 최소화하고, 신호의 무결성을 유지합니다.
⑷ 종단 저항: 네트워크의 끝에 설치하여 신호 반사를 줄이고 통신 안정성을 높입니다.
2. 일괄소등 시스템의 동작 원리
⑴ 사용자 입력: 사용자는 컨트롤러에서 일괄소등 명령을 입력합니다. 이는 버튼을 누르거나 스위치를 조작하는 방식으로 이루어질 수 있습니다.
⑵ 명령 전송: 컨트롤러는 RS-485 네트워크를 통해 모든 조명 제어 모듈에 일괄소등 명령을 전송합니다.
⑶ 명령 수신 및 실행: 각 조명 제어 모듈은 컨트롤러로부터 명령을 수신하여, 해당 명령에 따라 조명을 끕니다.
3. RS-485의 장점
⑴ 장거리 통신: 최대 1200미터까지 통신이 가능하므로, 넓은 공간에서도 안정적으로 사용할 수 있습니다.
⑵ 노이즈 내성: 차동 신호 방식을 사용하여 전자기 간섭에 강하며, 신호 무결성을 유지합니다.
⑶ 멀티드롭 네트워크: 하나의 RS-485 네트워크에 여러 장치를 연결할 수 있어, 복잡한 조명 시스템에서도 효율적으로 사용될 수 있습니다.
4. 설치와 설정
⑴ 배선: 트위스트 페어 케이블을 사용하여 컨트롤러와 조명 제어 모듈을 연결합니다.
⑵ 종단 저항: 네트워크의 양 끝에 120Ω 저항을 설치하여 신호 반사를 줄이고 통신 품질을 개선합니다.
⑶ 피복 및 접지: 케이블의 피복을 적절히 설치하고, 접지를 통해 전자기 간섭을 최소화합니다.
5. 실제 사례 및 응용
⑴ 빌딩 관리 시스템: 대형 빌딩에서 각 층이나 구역의 조명을 일괄적으로 제어하는 데 사용됩니다. 예를 들어, 근무 시간이 끝난 후 전체 건물의 조명을 한 번에 끄는 시스템입니다.
⑵ 공장 자동화: 공장에서 생산 라인의 조명을 제어하는 데 사용됩니다. 작업이 끝난 후 모든 조명을 끄는 등의 작업을 일괄적으로 수행할 수 있습니다.
⑶ 스마트 홈: 가정에서도 RS-485 기반의 일괄소등 시스템을 통해 편리하게 조명을 제어할 수 있습니다. 스마트 홈 시스템과 연동하여 특정 시간에 자동으로 조명을 끄거나, 외출 시 한 번에 모든 조명을 끄는 기능을 구현할 수 있습니다.
6. 결론
RS-485 기반의 일괄소등 시스템은 효율적이고 신뢰성 높은 조명 제어를 제공하며, 특히 넓은 공간이나 여러 장치를 제어해야 하는 환경에서 유용합니다. RS-485의 장거리 통신 능력과 노이즈 내성 덕분에, 다양한 응용 분야에서 안정적으로 사용할 수 있습니다. 이를 통해 에너지 절약과 관리 편의성을 높일 수 있습니다.
