RS-485는 산업 자동화 및 통신 네트워크에서 널리 사용되는 직렬 통신 표준입니다. RS-485는 데이터 전송을 위해 차동 신호(differential signaling)를 사용하며, 이는 전기적 노이즈에 강하고 장거리 통신에 적합합니다. 다음은 RS-485의 주요 특징과 응용에 대한 설명입니다.

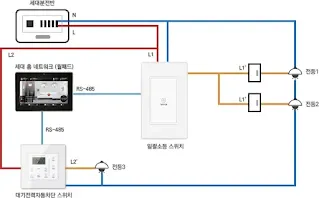

RS-485 활용예시
1. 주요 특징
⑴ 차동 신호 방식: RS-485는 두 개의 선을 이용하여 데이터 신호를 전달하는 차동 신호 방식을 사용합니다. 이는 전자기 간섭(EMI)에 강하고, 신호의 무결성을 유지하는 데 도움을 줍니다.
⑵ 멀티드롭 네트워크: 하나의 RS-485 네트워크에는 최대 32개의 드라이버와 32개의 수신기가 연결될 수 있습니다. 이를 통해 여러 장치 간의 통신이 가능합니다.
⑶ 장거리 통신: RS-485는 최대 1200미터(약 4000피트)까지 안정적인 통신을 지원합니다. 이는 산업 현장이나 넓은 공간에서의 데이터 통신에 유리합니다.
⑷ 속도: RS-485는 100kbps에서 최대 10Mbps까지의 통신 속도를 지원합니다. 속도와 거리 간에는 반비례 관계가 있습니다. 거리와 속도 간의 적절한 균형이 필요합니다.
⑸ 반이중 통신(Half-Duplex): RS-485는 일반적으로 반이중(Half-Duplex) 통신 방식을 사용합니다. 즉, 한 번에 한 방향으로만 데이터 전송이 가능합니다. 이를 통해 송신과 수신을 번갈아 가며 수행합니다.
2. 응용 분야
⑴ 산업 자동화: RS-485는 PLC(Programmable Logic Controller), 센서, 액추에이터 등 다양한 산업 자동화 장비 간의 통신에 사용됩니다.
⑵ 빌딩 관리 시스템: 빌딩 자동화 시스템에서 조명 제어, HVAC(Heating, Ventilation, and Air Conditioning), 보안 시스템 등 여러 장치를 연결하는 데 RS-485가 활용됩니다.
⑶ POS 시스템: RS-485는 판매 시점 정보 관리 시스템(POS)에서 신뢰성 높은 데이터 전송을 위해 사용됩니다.
⑷ 모니터링 시스템: 전력 모니터링 시스템, 환경 모니터링 시스템 등 다양한 모니터링 애플리케이션에서 RS-485를 사용하여 데이터를 수집하고 전송합니다.
3. 설치와 배선
⑴ 배선: RS-485 네트워크는 트위스트 페어 케이블을 사용하는 것이 일반적입니다. 트위스트 페어 케이블은 전자기 간섭을 줄이는 데 도움을 줍니다.
⑵ 종단 저항(Termination Resistor): 신호 반사를 줄이기 위해 네트워크의 끝에 종단 저항을 설치합니다. 일반적으로 120Ω 저항을 사용합니다.
⑶ 피복 및 접지: 신뢰성 높은 통신을 위해 케이블 피복과 접지를 적절히 설정하는 것이 중요합니다. 이는 전자기 간섭을 줄이고, 통신 오류를 방지합니다.
4. 프로토콜
RS-485는 물리적 연결 표준으로, 상위 계층의 프로토콜이 필요합니다. 대표적인 프로토콜로는 Modbus, Profibus 등이 있습니다.
⑴ Modbus: 산업 자동화에서 널리 사용되는 프로토콜로, RS-485 물리 계층 위에서 동작합니다.
⑵ Profibus: 자동화 기술에 사용되는 표준화된 프로토콜로, 특히 공장 자동화와 프로세스 자동화에 적합합니다.
5. 결론
RS-485는 산업 및 상업 환경에서 신뢰성 높은 데이터 통신을 위해 널리 사용되는 표준입니다. 차동 신호 방식을 사용하여 전기적 노이즈에 강하고, 장거리 통신과 멀티드롭 네트워크를 지원합니다. 다양한 응용 분야에서 효율적이고 신뢰성 높은 데이터 전송을 제공하며, 이를 통해 다양한 장치 간의 상호 연결성을 제공합니다.
