IV, HIV, KIV전선은 모두 절연 전선이지만, 내열성, 유연성, 용도에 따라 차이가 있습니다. 아래에서 각각의 특징과 차이점을 확인해 보실 수 있습니다.
전선의 종류 IV(단심 비닐절연), HIV(단심 고내열 비닐절연), KIV(연심 비닐절연)의 구별 방법 및 특징
1. IV 전선(단심 비닐절연 전선)
 |
| IV 전선 |
가. 정의: 단일 구리 도체에 일반 비닐(PVC)로 절연 처리한 전선.
나. 특징:
1) 단선(단일 도체): 단단하고 구부리기 어려움.
2) 내열성: 70℃까지 견딤.
3) 가격: 저렴하고 구하기 쉬움.
4) 유연성: 거의 없음.
다. 용도: 일반적인 실내 배선, 전기 기기 내부 배선 등에 사용되며, 콘센트, 조명 배선 등 고정된 배선 작업에 적합.

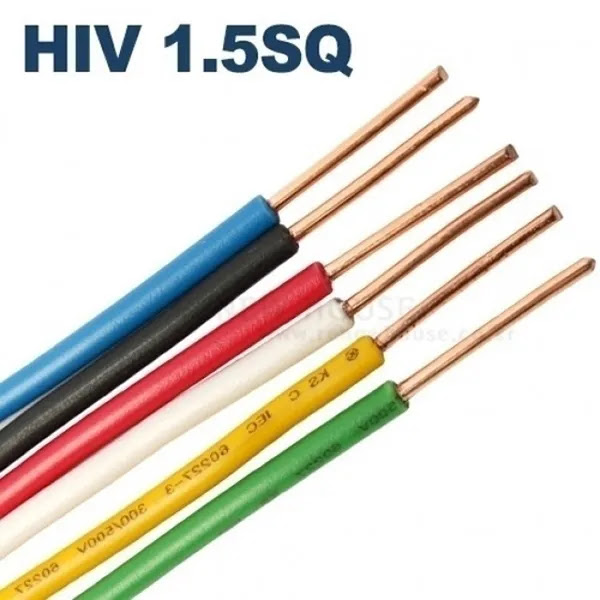

2. HIV 전선(단심 고내열 비닐절연 전선)
 |
| HIV 전선 |
가. 정의: IV 전선과 유사하지만, 내열성이 더 높은 비닐로 절연 처리한 전선.
나. 특징:
1) 단선/연선가능: 단일 도체 또는 여러 가닥의 연선 형태 가능.
2) 내열성: 90℃까지 견딤.
3) 유연성: IV보다 더 좋음 (특히 연선일 경우).
4) 가격: IV보다 약간 비쌈.
다. 용도:고온 환경이 필요한 곳, 예를 들면 산업 현장이나 전열기기 및 기계 내부 배선, 배전반 등에 적합.
3. KIV 전선(연심 비닐절연 전선)
 |
| KIV 전선 |
가. 정의: 여러 가닥의 얇은 구리선을 꼬아 만든 연선에 비닐 절연을 한 전선.
나. 특징:
1) 연선: 여러 가닥이 꼬여 있어 매우 유연.
2) 내열성: 75℃까지 견딤.
3) 유연성: 세 가지 중 가장 유연.
4) 가격: IV, HIV보다 약간 더 비쌈.
다. 용도: 복잡한 배선이나 자주 움직이는 장비 배선 및 자동차 배선, 전기 기기 내부, 전기적 연결이 자주 필요할 때 적합.
4. IV, HIV, KIV 전선 비교표
특징 | IV 전선 | HIV 전선 | KIV 전선 |
절연 재질 | 일반 비닐 (PVC) | 고내열 비닐 (내열성 PVC) | 일반 비닐 (PVC) |
내열성 | 70℃ | 90℃ | 75℃ |
구조 | 단선 | 단선 또는 연선 | 연선 |
유연성 | 낮음 | 중간 (연선일 경우 좋음) | 매우 좋음 |
가격 | 저렴 | IV보다 약간 비쌈 | 가장 비쌈 |
용도 | 일반 실내 고정 배선 | 고온 환경 및 복잡한 배선 | 복잡한 배선, 기계/자동차 내부 배선 |
추천 환경 | 고정된 실내 배선 | 고온 환경, 산업용 배선 | 움직임 많은 곳, 전기 기기 내부 |
5. 요약
가. IV 전선: 저렴하고 고정된 실내 배선에 적합.
나. HIV 전선: 고온 환경, 내열성이 필요한 곳에 적합.
다. KIV 전선: 유연성이 뛰어나 복잡하거나 움직이는 배선에 적합.
